Medidas de etiquetas: largura, altura, rolo e tubete

Uma etiqueta de 100 × 150 mm e um rolo com 100 mm de largura não descrevem necessariamente a mesma coisa. A primeira informação pode indicar o tamanho de cada peça. A segunda pode se referir ao conjunto que entra na impressora, incluindo o suporte. Para comprar uma mídia compatível, é preciso distinguir essas medidas e identificar a orientação usada pelo fornecedor.

A conferência começa com uma faixa desenrolada, uma régua e a identificação da impressora. O objetivo é chegar a uma descrição que outra pessoa consiga repetir: dimensão da etiqueta, largura da mídia, organização das peças, intervalo, diâmetro externo, tubete e enrolamento, conforme a apresentação escolhida.

Largura e altura acompanham a alimentação

Em uma mídia em rolo, a largura é medida atravessando o caminho de avanço. O comprimento, também chamado de altura da etiqueta em descrições comerciais, acompanha esse avanço. Essa orientação permite relacionar as dimensões à entrada da impressora, mesmo quando a arte foi desenhada em outra posição.

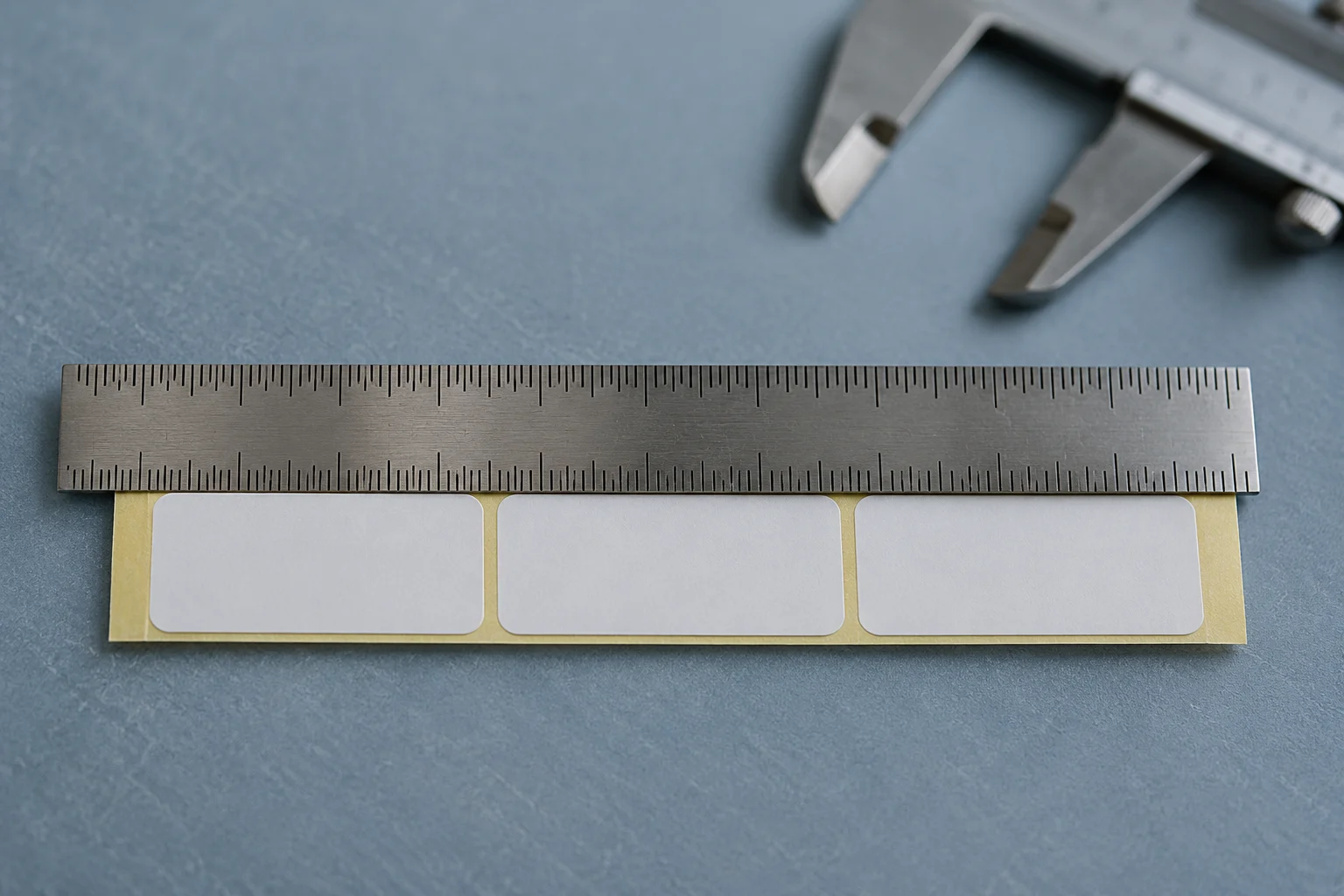

Desenrole uma pequena faixa e imagine o material passando pelo equipamento. A medida de uma lateral à outra, perpendicular ao avanço, corresponde à largura. A medida do começo ao fim de uma etiqueta, no sentido do movimento, corresponde ao comprimento. Confirme se essa é a convenção usada na proposta recebida.

A orientação do texto impresso não muda a largura física da mídia. Você pode girar uma arte no editor sem girar o rolo dentro do equipamento. Se o arquivo foi preparado considerando a direção errada, a imagem pode ficar deitada, ser cortada ou exigir uma reorganização para caber na área disponível.

O guia de formato de etiquetas da TSC relaciona dimensões e apresentação aos limites do equipamento. O ponto de partida é físico: identifique o que passa pelo trajeto de alimentação e qual área será usada para imprimir. Depois configure o trabalho com essa mesma referência.

Por que 50 × 100 não equivale a 100 × 50

As duas peças retangulares têm a mesma área de 5.000 mm², mas podem ocupar larguras diferentes no caminho da mídia. Em um exemplo com uma etiqueta por linha, um conjunto oferece 50 mm atravessando a alimentação e 100 mm no avanço; o outro oferece 100 mm atravessando e 50 mm no avanço.

Um equipamento com limite de largura entre essas duas medidas pode aceitar uma apresentação e rejeitar a outra. A área do retângulo não resolve essa diferença. O diâmetro do rolo e o comprimento total do conjunto também podem mudar, conforme a organização das peças e a quantidade fornecida.

Ao pedir orçamento, informe a orientação e, se necessário, um desenho simples com uma seta para o avanço. Essa indicação evita que duas pessoas usem largura e altura para representar eixos diferentes. A arte pode acompanhar o pedido, mas não deve ser a única referência dimensional.

Etiqueta, liner e largura total da mídia

A etiqueta destacável é o material que será aplicado ao objeto. O liner é o suporte que protege o adesivo e transporta as peças até o destaque. Dependendo da construção, ele pode aparecer nas laterais e entre as etiquetas. A largura da peça e a largura total da faixa precisam ser distinguidas.

Considere um exemplo hipotético: uma etiqueta tem 100 mm de largura, com 2 mm de suporte livre de cada lado. A mídia completa ocupa 104 mm. Os 100 mm descrevem a peça; os 104 mm descrevem o conjunto no exemplo. Esses valores não representam uma margem padrão para todos os fabricantes.

Ao medir uma amostra, faça as duas leituras. Primeiro meça a peça de uma borda de corte à outra. Depois meça o conjunto de uma lateral do suporte à outra. Se as etiquetas estiverem lado a lado, registre a largura de cada peça, os espaços entre elas e a largura total.

Na cotação, deixe os campos separados. Quando a proposta informar apenas largura, peça que o fornecedor identifique a grandeza. A mesma dúvida aparece em manuais: largura de mídia e largura de impressão podem indicar limites diferentes do equipamento, e cada um precisa ser comparado com a medida correspondente.

Largura de mídia e largura de impressão

O limite de mídia descreve o que pode passar pelo caminho previsto. A largura máxima de impressão descreve a extensão em que o equipamento pode formar a imagem. Uma faixa pode ser fisicamente aceita e ainda exigir que a arte respeite uma área de impressão menor.

Há um exemplo concreto na documentação da TSC TE200: a especificação informa mídia com largura de 20 a 112 mm e largura máxima de impressão de 108 mm. São campos diferentes na documentação oficial da série. Os números pertencem ao modelo e à versão documentados, sem se tornarem regra de toda impressora de bancada.

Para usar essa informação, separe a peça do conteúdo. Uma etiqueta larga pode ter uma arte concentrada em uma faixa mais estreita. Por outro lado, uma arte que ocupa a borda até o limite do frontal pode exigir uma área maior do que a disponível no equipamento. Examine também a posição dessa área conforme os ajustes do modelo.

O arquivo precisa ter o tamanho e a orientação esperados. Se um PDF for impresso com ajuste automático à página, a escala poderá alterar o resultado físico. Se o sistema usar outra unidade, confira a conversão antes de salvar a configuração. Uma diferença de unidade pode parecer uma falha de alimentação quando o problema começou no tamanho do trabalho.

Intervalo e passo não são a mesma medida

Em etiquetas separadas sobre um suporte, o intervalo é o espaço entre o fim de uma peça e o começo da próxima no sentido do avanço. O passo é a distância entre posições equivalentes de peças consecutivas, como o início de uma etiqueta e o início da seguinte.

Em uma organização simples, o passo é o comprimento da etiqueta somado ao intervalo. Se uma peça tiver 30 mm no avanço e houver 3 mm entre as peças, o passo desse exemplo será 33 mm. A configuração pedida pelo software deve ser lida com atenção: um campo pode solicitar o comprimento da peça e outro o intervalo, enquanto outro recurso pode trabalhar com o passo.

Esses 3 mm são uma premissa do exemplo. Não adote o valor como padrão universal. O intervalo efetivo precisa vir da mídia fornecida e respeitar o sistema de detecção previsto para o equipamento. O anúncio de outro fornecedor pode apresentar uma organização diferente.

Ao medir, escolha uma borda de referência clara. Para conferir a repetição, medir do início de uma peça ao início de outra costuma facilitar a leitura do passo. Se a marca da régua ficar difícil de alinhar, você pode medir a distância de vários passos e dividir pela quantidade de repetições, desde que identifique corretamente as bordas inicial e final.

Por exemplo, a distância do início da primeira etiqueta ao início da sexta contém cinco passos, não seis. Esse cuidado evita um erro de contagem que depois aparece na configuração. Use a medida como conferência da amostra; o fornecedor deve manter a especificação do conjunto entregue.

Etiquetas lado a lado e número de vias

Alguns rolos organizam mais de uma etiqueta na mesma linha transversal. O número de vias informa quantas peças estão lado a lado. Isso altera a largura total e a quantidade de unidades produzidas a cada avanço de uma linha.

Em um exemplo com duas etiquetas de 40 mm, um espaço lateral de 2 mm entre elas e bordas de suporte de 2 mm em cada lado, a largura total seria 86 mm: 40 + 2 + 40 + 2 + 2. A conta mostra os elementos que precisam ser conhecidos. Os valores são ilustrativos e não especificam uma mídia comercial.

Se o anúncio disser duas vias, ainda é necessário saber a dimensão de cada etiqueta e os espaços do conjunto. Se a quantidade for informada por rolo, confirme que se trata do total de peças, e não da quantidade de linhas. Duas descrições com a mesma metragem podem oferecer quantidades diferentes conforme a organização.

O arquivo também precisa corresponder às posições. Um layout preparado para uma única etiqueta não se transforma automaticamente em duas peças alinhadas por passar a usar um rolo de duas vias. Identifique como o editor ou o sistema representa a página, as colunas e as margens e use a mídia aprovada como referência.

O tubete tem diâmetro interno e parede

O tubete é o núcleo sobre o qual a mídia é enrolada. Na comparação com o suporte do equipamento, a especificação costuma informar o diâmetro interno aceito. É o espaço do furo que precisa corresponder ao eixo, ao adaptador ou ao sistema de sustentação previsto.

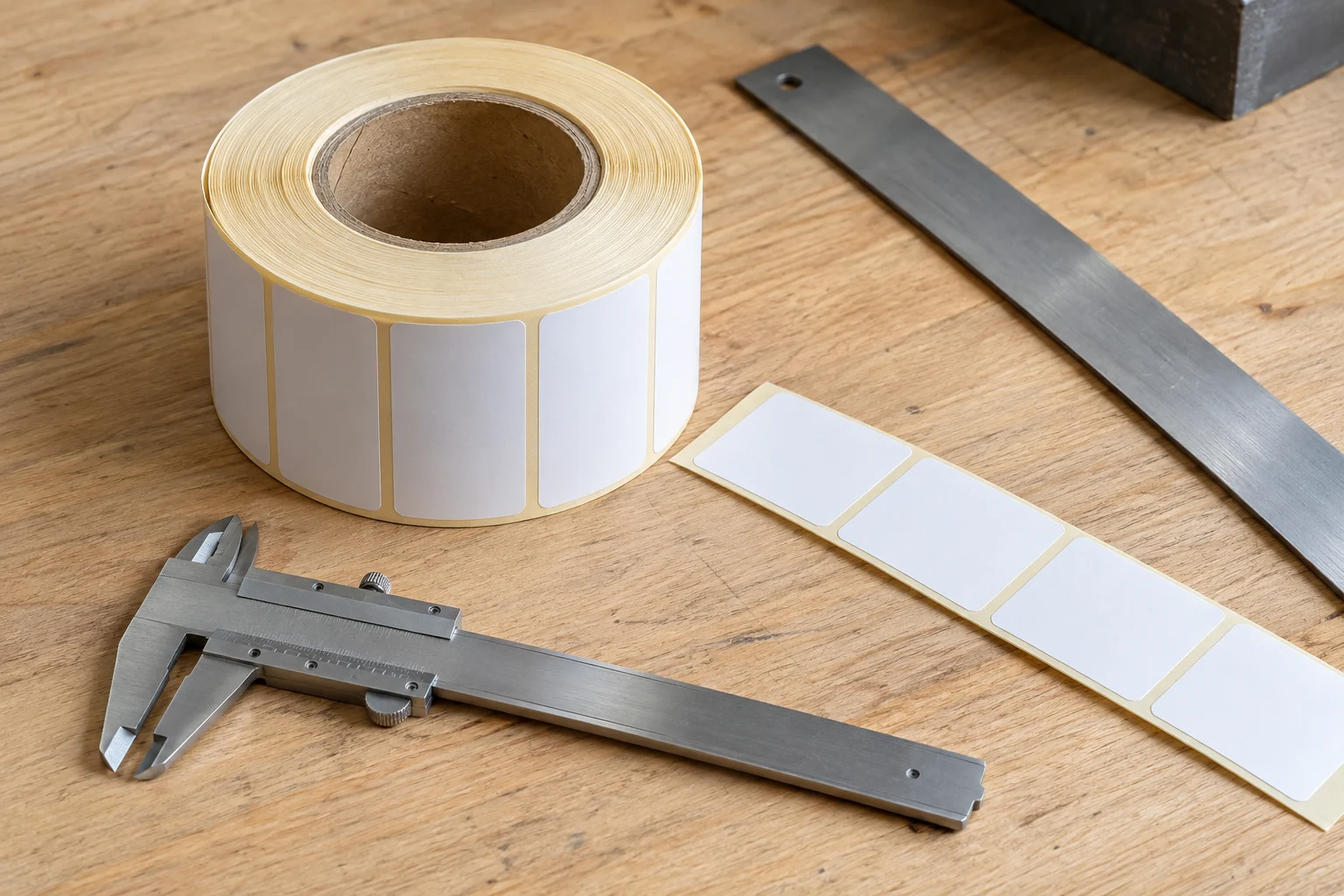

Meça o furo de uma borda interna à outra, passando pelo centro. Ao usar um paquímetro, escolha o recurso adequado à medição interna e mantenha o instrumento alinhado. Uma medida tomada fora do centro representa uma corda menor do círculo, não seu diâmetro completo.

A parede do tubete faz com que seu diâmetro externo seja maior que o interno. Essa diferença importa quando você está descrevendo o núcleo para uma operação ou tentando estimar o espaço ocupado pela mídia enrolada. Não troque o diâmetro do furo pela medida externa do tubo sem identificar o que cada campo pede.

Na ficha da série TE200, há indicações próprias para núcleo e acessórios. Use o mesmo cuidado com o modelo da sua operação. Um adaptador pode mudar a configuração aceita, mas sua existência deve ser confirmada no equipamento e na documentação, em vez de ser presumida pelo formato parecido do suporte.

Diâmetro externo do rolo e espaço disponível

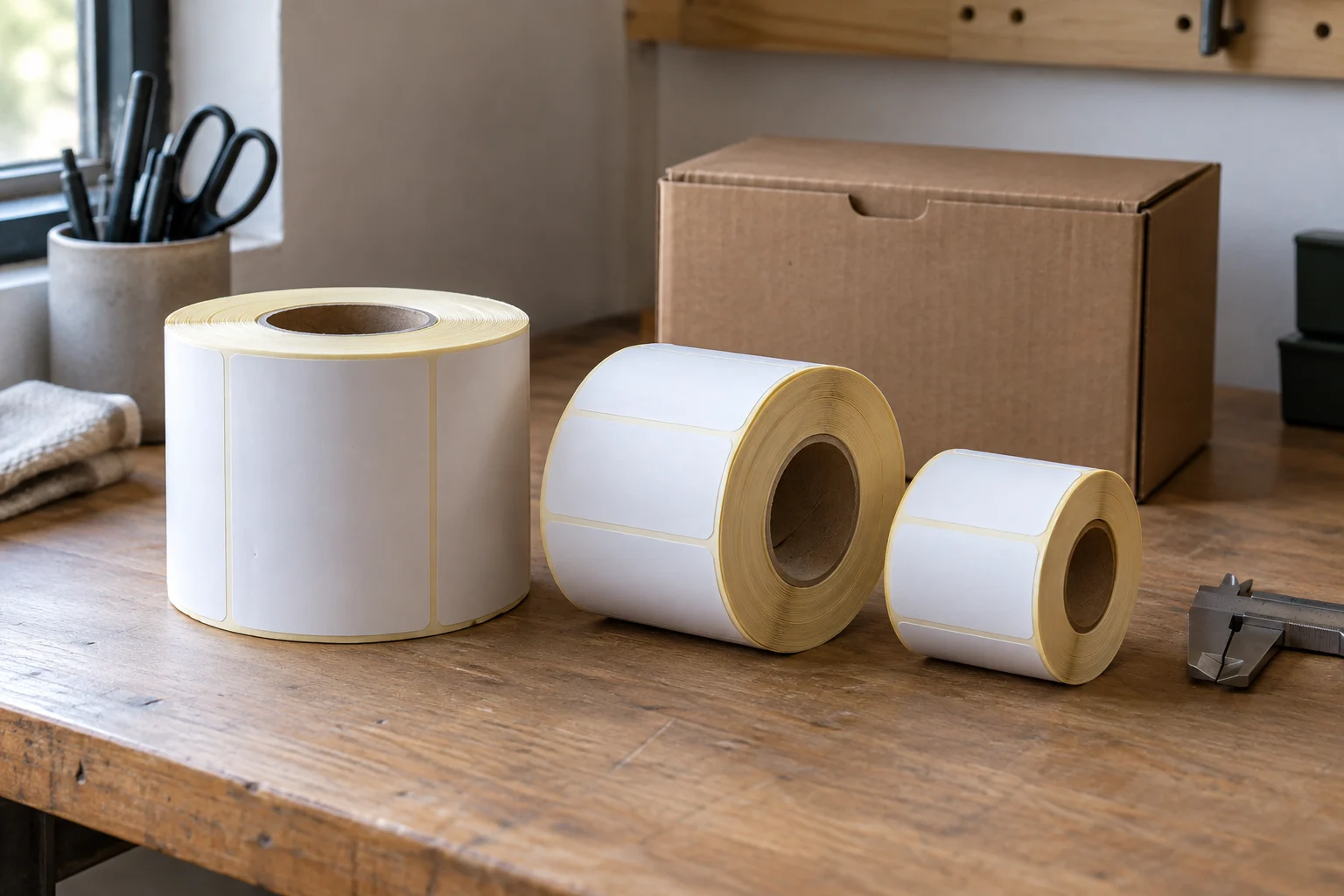

O diâmetro externo é a medida do rolo completo de uma borda à outra, passando pelo centro. Ele depende do núcleo, da quantidade e da espessura do material enrolado. Dois rolos com a mesma largura de etiqueta podem ter diâmetros externos distintos.

Antes de comparar, verifique se o limite do equipamento se refere ao compartimento interno ou a uma alimentação externa com acessório. Um rolo grande colocado atrás da impressora exige suporte, trajeto e condições previstos para essa utilização. O fato de passar pela entrada não resolve a sustentação e a condução da mídia.

Para medir, apoie o rolo sem deformá-lo e alinhe a régua ou o instrumento à região central. Evite medir apenas uma extremidade achatada ou apertar o conjunto a ponto de mudar a forma. Se houver embalagem protetora, distinga a dimensão do produto da dimensão do pacote.

O número de etiquetas, por sua vez, deve ser informado pelo fornecedor. Estimar a quantidade apenas pela aparência do diâmetro pode introduzir erro: materiais e núcleos diferentes ocupam espaços distintos. Para controlar o consumo, prefira a quantidade identificada e confronte-a com o aproveitamento da operação.

Enrolamento para dentro ou para fora

O sentido de enrolamento descreve a orientação da face das etiquetas no rolo. Em uma apresentação, essa face fica voltada para fora; em outra, para dentro. A identificação deve considerar o material e a forma como ele será conduzido até a região de impressão ou aplicação.

O equipamento pode exigir um sentido específico. A orientação da TSC sobre formato, por exemplo, informa o enrolamento usado em sua linha, mas a compra deve continuar vinculada à documentação do modelo e à aplicação. Não copie o padrão de um fornecedor para um equipamento de outra origem sem conferência.

Quando houver aplicação automática ou rótulo já impresso, a posição da arte no desenrolamento também pode precisar ser especificada. Envie a referência pedida pelo fornecedor ou aplicador, incluindo a orientação de saída e a face visível. Um desenho simples evita interpretações diferentes de expressões como em pé ou deitado.

Guarde a descrição aprovada junto da arte. Se a próxima compra mantiver dimensões e material, mas trocar o enrolamento ou a orientação, o conjunto poderá chegar inadequado ao fluxo de aplicação. Essas características devem acompanhar o código do produto, sem depender da memória de quem fez o primeiro pedido.

Milímetros, centímetros e polegadas

Padronize a unidade antes de comparar. Dez centímetros correspondem a 100 mm. Uma polegada corresponde a 25,4 mm. Essas relações permitem converter medidas, mas o arredondamento de uma descrição comercial pode esconder uma diferença física relevante para o layout ou o limite do equipamento.

Um formato de 4 × 6 polegadas corresponde a 101,6 × 152,4 mm. Uma etiqueta de 100 × 150 mm tem dimensões próximas, mas não idênticas. Para configurar um arquivo ou conferir um insumo, use a medida efetivamente especificada, em vez de tratar os nomes como valores exatos intercambiáveis.

Se o programa trabalhar em polegadas, divida a medida em milímetros por 25,4. Para converter no outro sentido, multiplique por 25,4. Identifique a unidade ao salvar os dados e examine o resultado físico da amostra. O valor numérico 100 sem unidade não é uma descrição suficiente para outra pessoa reproduzir o trabalho.

O arredondamento também precisa ser controlado em relatórios e pedidos. Mantenha a precisão necessária à tarefa e evite acrescentar casas decimais que o instrumento ou a especificação não sustentam. Uma medição com régua comum não deve ser apresentada como uma tolerância de fabricação certificada.

Como relacionar metragem e quantidade de etiquetas

Quando você conhece a metragem útil e o passo, pode montar uma estimativa de quantidade para uma organização simples. Divida o comprimento pelo passo, usando a mesma unidade. Depois considere quantas etiquetas existem em cada linha transversal.

Em um exemplo idealizado, uma faixa útil de 30.000 mm com passo de 33 mm contém 909 passos completos, desconsiderando a sobra final e eventuais áreas sem etiquetas. Se cada linha tiver duas peças, isso corresponderia a 1.818 etiquetas completas nessa hipótese. A conta não substitui a quantidade declarada para um produto comercial.

O exemplo deixa visíveis as premissas. Se a metragem incluir início e fim sem peças, se houver emendas ou se a organização diferir, será necessário ajustar a estimativa. Na comparação de preços, peça a quantidade fornecida e identifique a unidade usada no anúncio.

Para acompanhar consumo, registre o número de peças utilizáveis e a causa das perdas efetivamente observadas. Uma diferença entre a conta ideal e a operação pode ter origem em partes de preparação, configuração ou descarte. Investigue os dados antes de concluir que a quantidade entregue foi menor.

Uma ficha dimensional para comprar novamente

Depois da medição e da leitura do manual, monte uma ficha com os campos que se aplicam ao seu insumo. Ela deve permitir que outra pessoa compre a mesma apresentação sem reinterpretar uma fotografia ou uma mensagem antiga.

Compare a ficha com a proposta e resolva os campos que continuarem ambíguos. Se a compra envolver outro material, acrescente sua composição e indicação de impressão. Dimensões corretas são uma parte da compatibilidade, que também inclui a tecnologia e a aplicação.

Para reunir os demais critérios, relacione essa ficha aos materiais e tipos de etiquetas e às especificações da impressora que você pretende usar. Na próxima reposição, use a descrição completa e a identificação do produto aprovado. Essa referência é mais precisa do que pedir novamente um rolo do mesmo tamanho.
