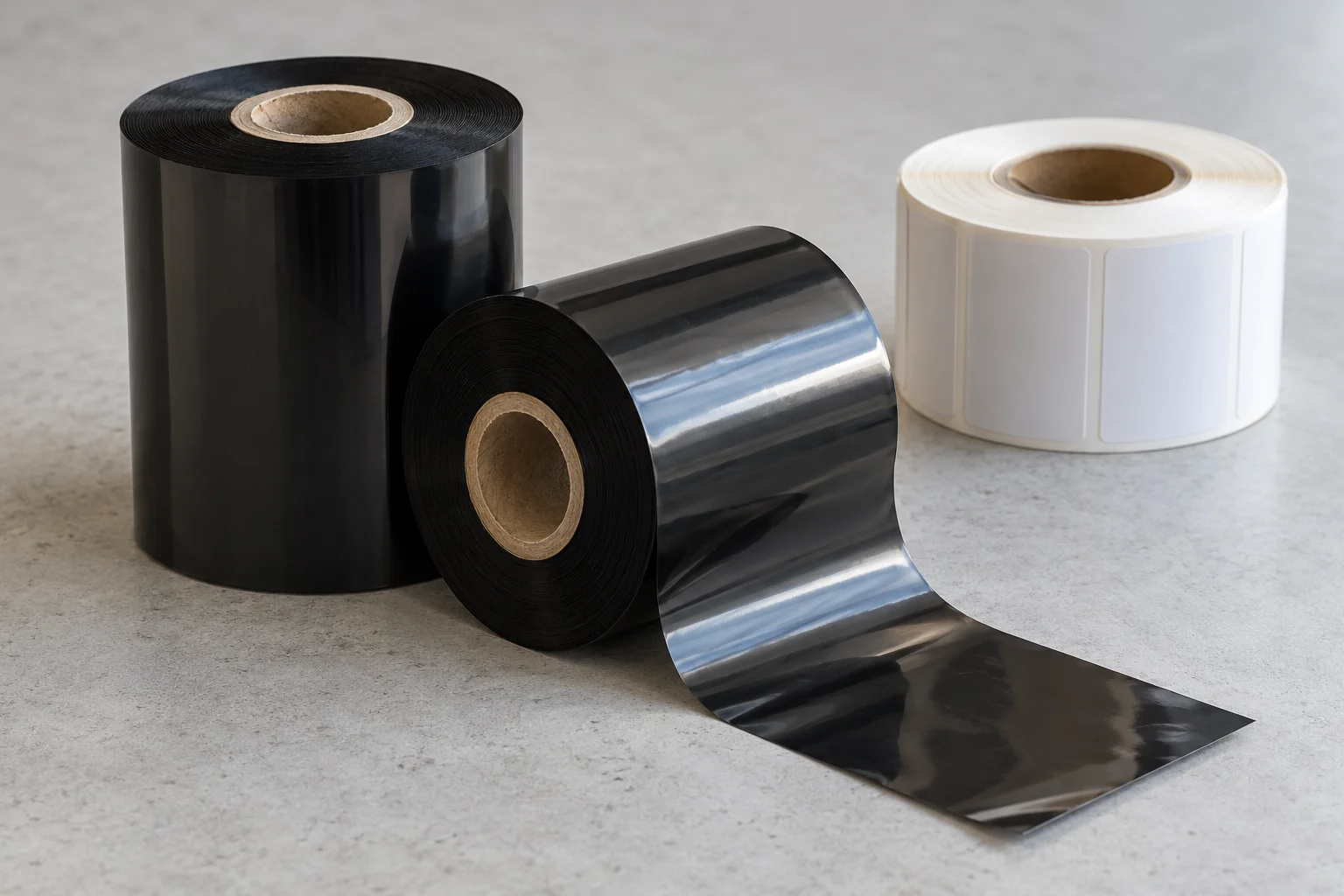

Ribbon para impressora: o que é e como funciona

Ribbon é a fita que fornece a tinta na impressão por transferência térmica. Ela passa entre o cabeçote da impressora e a etiqueta; o aquecimento controlado transfere a tinta nos pontos que formam letras, imagens e códigos. A parte utilizada da fita é recolhida em outro eixo ou tubete, conforme o equipamento.

Você encontra ribbons de diferentes formulações, larguras, comprimentos e configurações de enrolamento. Para identificar o produto correto, precisa combinar essas informações com o modelo da impressora e com a superfície que receberá a imagem. Uma fita preta de aparência semelhante pode ter medidas ou características técnicas diferentes da que sua operação utiliza.

Entender o percurso e a estrutura da fita facilita tanto a compra quanto a investigação de problemas. Uma impressão clara pode estar relacionada à combinação entre ribbon e etiqueta; uma fita que não gira pode envolver montagem ou encaixe. Esses casos pedem verificações diferentes.

Como a imagem passa da fita para a etiqueta

O cabeçote térmico contém elementos de aquecimento acionados de acordo com a imagem a imprimir. Durante o avanço da mídia e do ribbon, esses elementos trabalham em pontos determinados. A camada de tinta é transferida para a superfície da etiqueta, enquanto o filme que sustenta essa camada continua seu percurso.

Há três movimentos que precisam acontecer de forma coordenada: a etiqueta avança, a fita acompanha o processo e o material utilizado é recolhido. O trajeto exato, os guias e o mecanismo de tração variam entre modelos. O diagrama de instalação do manual é a referência para montar a fita.

Uma imagem com pouca cobertura preta pode deixar grande parte da tinta sem transferência. Mesmo assim, em equipamentos sem recurso específico de economia de ribbon, o avanço da fita acompanha a região percorrida durante a impressão. O consumo deve ser calculado a partir do funcionamento do equipamento, e não somente da área preta do desenho.

Depois do uso, pode ficar na fita uma representação negativa da informação impressa. Isso acontece porque a tinta foi transferida nas áreas aquecidas. A fita usada merece atenção quando contém dados de clientes, códigos internos ou outras informações que você precisa proteger no descarte.

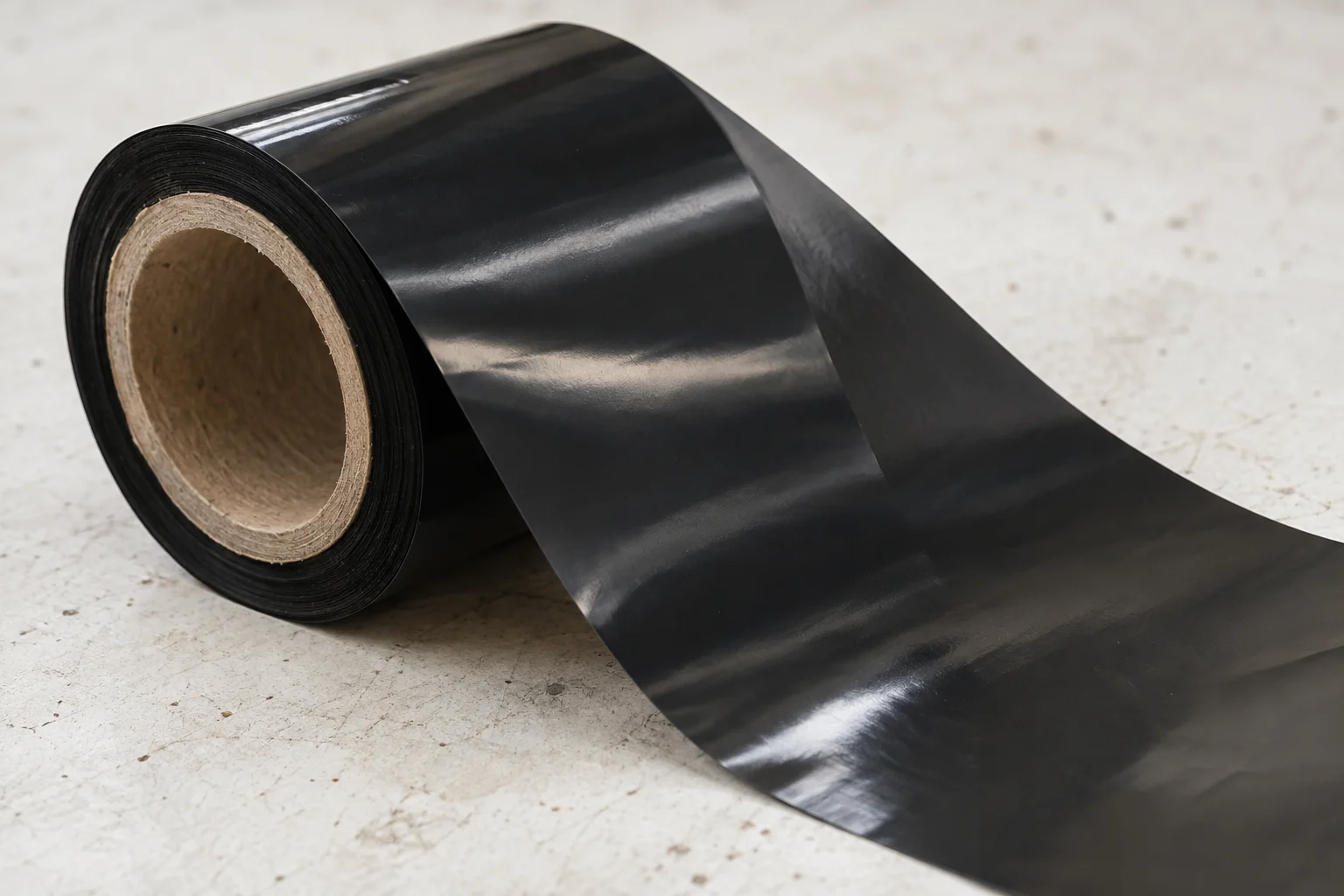

O que existe na estrutura de um ribbon

Embora pareça uma película única, o ribbon reúne camadas com funções diferentes. Uma estrutura comum inclui o filme de base, a camada de tinta e um revestimento no verso que entra em contato com o cabeçote. A composição exata depende do produto.

O filme de base fornece o suporte físico necessário para transportar a tinta. No APR 1 da ARMOR-IIMAK, por exemplo, o fabricante identifica uma base de PET e apresenta separadamente tinta e revestimento do verso. Essa organização permite entender quais propriedades pertencem a cada parte da fita.

A camada de tinta é formulada para se transferir e aderir a determinadas superfícies nas condições adequadas de impressão. É nela que entram as famílias conhecidas como cera, mista e resina. A cor mais comum é preta, mas há produtos coloridos para aplicações específicas.

O revestimento do verso, frequentemente chamado de backcoat, participa do contato com o cabeçote durante o avanço. A ARMOR-IIMAK explica essa função em suas perguntas técnicas. Esse contato ajuda a entender por que instalar a fita pelo lado errado ou usar um produto inadequado pode comprometer o funcionamento.

A espessura do filme pode aparecer em micrômetros na ficha técnica. Esse dado identifica uma característica do produto e pode participar de seu desempenho e da metragem acomodada no rolo. Ele deve ser lido junto das demais especificações; um filme mais fino precisa continuar adequado à impressora e ao processo.

Cera, mista e resina: o que esses nomes informam

As três famílias descrevem formulações da camada de tinta. Ribbons de cera aparecem com frequência em identificação sobre papéis. Os mistos, também chamados de cera e resina, oferecem outras combinações de aderência e resistência. Os de resina são empregados em aplicações que podem exigir maior permanência da imagem sobre superfícies compatíveis.

Essas categorias orientam a pesquisa inicial, mas cada família reúne produtos diferentes. A etiqueta, seu revestimento, a velocidade, a energia aplicada e a exposição posterior participam do resultado. Por isso, uma indicação como “resina para sintético” ainda precisa chegar a uma combinação de códigos e condições de uso.

Um exemplo é a diferença entre imprimir um endereço para uma viagem curta e identificar uma peça que receberá limpeza repetida. A primeira situação prioriza leitura durante o transporte; a segunda acrescenta uma exigência de resistência da imagem ao contato previsto. O critério de escolha vem da informação que precisa sobreviver naquele percurso.

Também existe diferença entre nitidez inicial e permanência. Uma amostra pode sair escura e bem definida e perder informação depois de atrito ou exposição ao produto de uso. A avaliação deve acompanhar as condições relevantes para a aplicação, com os insumos e ajustes registrados.

O comparativo de cera, misto e resina aprofunda a seleção por frontal, cabeçote e exposição da imagem. Ele também mostra como interpretar fichas técnicas e preparar uma avaliação entre formulações candidatas.

Largura: o que precisa ser coberto

A largura do ribbon deve atender à montagem e à proteção previstas pelo fabricante da impressora. Consulte a orientação sobre a largura da mídia e a cobertura exigida no contato com o cabeçote. A largura da etiqueta e a do liner podem ser diferentes, o que torna essa leitura especialmente importante.

Uma fita estreita demais pode deixar parte da região necessária sem cobertura ou fora da configuração indicada. Uma fita larga demais pode ultrapassar os limites físicos do equipamento ou causar dificuldade de instalação. O objetivo é encontrar uma medida compatível com o conjunto que passará pela impressora.

Ao medir, identifique exatamente o componente observado. A largura do filme preto pode ser diferente do comprimento total do tubete. Algumas configurações têm extremidades do núcleo aparentes; outras utilizam encaixes próprios. Informar apenas uma medida externa pode levar à compra de outro padrão.

Para conferir um anúncio, procure a ordem das dimensões. Uma descrição como “largura por metragem” precisa indicar as unidades correspondentes. Milímetros e metros aparecem na mesma referência comercial, e isso pode gerar confusão quando o nome do produto está abreviado.

Metragem, diâmetro e tubete precisam caber na impressora

A metragem informa o comprimento de fita disponível. Para uma mesma largura, rolos mais longos podem exigir maior espaço de alojamento. O diâmetro resultante também depende da espessura da fita e do núcleo utilizado.

O tubete é a estrutura central em torno da qual a fita está enrolada. Seu diâmetro interno, comprimento e formato de encaixe devem corresponder ao suporte da impressora. Alguns equipamentos utilizam núcleos com entalhes, e outros trabalham com sistemas próprios de montagem ou cartuchos.

Um rolo pode ter a metragem anunciada que você procura e ainda ser incompatível por causa do tubete. O contrário também acontece: o núcleo encaixa, mas o diâmetro externo ultrapassa o espaço disponível. A conferência precisa cobrir ambos os pontos.

Considere também o recolhimento. A impressora precisa receber a fita usada no eixo ou no núcleo indicado. Dependendo do modelo, a instalação pode aproveitar um tubete vazio compatível. Siga a sequência ilustrada do manual para prender a ponta e retirar a folga sem danificar o filme.

O manual da família TSC TE200 é um exemplo de documentação que diferencia capacidades e montagem de ribbon entre versões. Use o manual do seu modelo exato, incluindo variante e revisão quando aplicável.

Tinta para dentro ou para fora

O enrolamento define qual face do ribbon fica voltada para o exterior do rolo. Você pode encontrar expressões como ink in e ink out, ou tinta interna e externa. O equipamento precisa apresentar a face de tinta à etiqueta e a face apropriada ao cabeçote ao longo do trajeto indicado.

A aparência do brilho pode confundir, especialmente quando você compara formulações diferentes. Para identificar a face, use a informação do fornecedor e o procedimento de verificação recomendado pelo fabricante. Evite deduzir a orientação apenas pela fotografia do anúncio.

Uma instalação incorreta pode resultar em ausência de imagem ou transferência inadequada. Antes de aumentar a intensidade de impressão, confirme o sentido do rolo e o caminho da fita. Essa verificação resolve uma causa de montagem que os ajustes eletrônicos não corrigem.

Se o equipamento aceita mais de uma configuração de enrolamento, o manual deve explicar como montar cada uma. Essa possibilidade varia por modelo. Não altere o percurso por tentativa, passando a fita por guias diferentes daqueles previstos para a configuração utilizada.

O tipo de cabeçote também entra na especificação

Você pode encontrar referências a flat head e near edge nas fichas de ribbon. Elas indicam tecnologias de cabeçote e condições de transferência para as quais determinados produtos foram desenvolvidos. A formulação e o comportamento de liberação da tinta precisam acompanhar o equipamento.

O encaixe físico do rolo, portanto, é uma etapa da compatibilidade. Além dele, confira a indicação técnica da fita para a impressora e para a mídia. Um produto adequado a uma tecnologia de cabeçote não deve ser transferido automaticamente para outra por pertencer à mesma família de tinta.

Na prática, leve ao fornecedor o modelo completo da impressora e a identificação do frontal. Quando possível, informe o código do ribbon que já apresentou resultado aprovado. Isso reduz a ambiguidade de descrições como “misto de boa qualidade” ou “resina forte”.

Como calcular o rendimento teórico do ribbon

O cálculo começa pelo comprimento consumido a cada avanço. Em uma configuração simples, com uma etiqueta por fileira e sem economia de fita, considere o passo da mídia: altura da etiqueta no sentido de avanço mais o intervalo correspondente entre unidades.

Imagine, apenas para cálculo, uma etiqueta com 50 mm de altura e um intervalo de 3 mm. O passo será de 53 mm. Um ribbon de 300 m corresponde a 300.000 mm. Dividindo 300.000 por 53, você obtém aproximadamente 5.660 avanços completos, antes de considerar perdas de instalação e outras particularidades.

Esse número é uma referência ideal para as premissas descritas. A quantidade real pode ser menor por causa de trechos utilizados na montagem, ajustes, calibrações, reimpressões e descartes. Se o equipamento possui recursos de economia ou movimentos específicos de retrocesso e avanço, o cálculo deve seguir seu funcionamento.

Em mídia com duas etiquetas lado a lado, cada avanço pode produzir duas unidades, desde que o arquivo e a impressão estejam configurados para ambas. Nesse caso, a quantidade de etiquetas por comprimento se altera. A largura necessária do ribbon também acompanha a disposição da mídia.

Uma forma útil de estimar a compra é registrar o consumo real de alguns lotes representativos. Separe o comprimento nominal do rendimento observado e anote o motivo das perdas identificadas. Assim, você planeja o estoque com base no seu processo e mantém o cálculo teórico como referência de conferência.

Intensidade e velocidade: por que os ajustes trabalham juntos

A transferência depende da energia e do tempo de contato oferecidos à combinação de fita e superfície. A velocidade modifica as condições em que o material passa pelo cabeçote. A intensidade, também chamada de densidade ou escuridão em alguns menus, altera o acionamento de impressão conforme o sistema do equipamento.

Esses parâmetros variam de escala entre impressoras. Um valor de intensidade usado em um modelo não deve ser copiado como se representasse a mesma condição em outro. Comece pela orientação do fabricante e pelos parâmetros recomendados para a combinação de consumíveis.

Observe o resultado com informações representativas. Letras grandes podem ficar legíveis em uma regulagem que fecha pequenos espaços em caracteres menores ou códigos. Confira também se há falhas ao longo da largura e se o defeito permanece sempre na mesma posição.

Uma ficha de ribbon pode trazer temperatura de fusão da tinta ou limites associados a ensaios do produto. Esses valores têm funções próprias na documentação. A temperatura de fusão indicada para uma tinta, por exemplo, não corresponde automaticamente a uma temperatura que você deve configurar na impressora.

Como observar os problemas mais comuns

Quando a impressão sai muito clara, investigue combinação de mídia e ribbon, orientação da fita, parâmetros e limpeza conforme o manual. Se o defeito aparece após uma troca de consumível, compare o código novo com o anterior e veja quais características mudaram.

Rugas na fita podem produzir áreas diagonais sem transferência. Verifique a instalação, o assentamento do rolo e as orientações de tensão ou alinhamento permitidas para o seu modelo. Alguns ajustes pertencem à manutenção e exigem o procedimento específico do fabricante.

Se a fita rompe, preserve um trecho e observe a posição do rompimento. Calor excessivo para aquela combinação, danos prévios e problemas de transporte são possibilidades que precisam ser avaliadas com o contexto. Não há uma causa única que possa ser identificada apenas pela expressão “ribbon arrebentando”.

Ao solicitar suporte, envie uma fotografia da impressão, a referência dos insumos e os parâmetros utilizados. Informe se o defeito começou no meio de um lote ou após uma alteração. Esses detalhes encurtam a investigação porque conectam o sintoma a uma mudança concreta.

Como transformar uma descrição comercial em uma referência útil

Uma referência abreviada pode reunir números e letras que só fazem sentido dentro do catálogo do fabricante. Antes de cadastrar o item, desdobre essa descrição em campos separados: código comercial, família de tinta, largura do filme, comprimento, tubete, enrolamento e compatibilidade informada. Mantenha as unidades junto dos valores.

Considere uma descrição hipotética de ribbon com 110 mm de largura e 300 m de comprimento. Esses dois números ainda deixam perguntas abertas: qual o diâmetro interno do núcleo, há entalhes, qual a face de enrolamento e para qual tecnologia de cabeçote o produto foi desenvolvido? É possível encontrar outra fita com as mesmas duas medidas e respostas diferentes para os demais campos.

O cadastro também deve distinguir substituição comercial de equivalência aprovada. Se um fornecedor oferece outra formulação porque o código habitual está indisponível, registre a alternativa como um produto diferente até avaliar a combinação. Isso preserva o histórico do que foi utilizado em cada lote de impressão.

Se o rolo vier sem identificação suficiente, peça a ficha ou a referência antes de misturá-lo ao estoque. Uma pequena etiqueta na embalagem externa, com o código correto e a data de recebimento, ajuda a manter a rastreabilidade mesmo quando o consumível sai de sua caixa original. Preserve essa identificação sem colar materiais na parte da fita que entrará no equipamento.

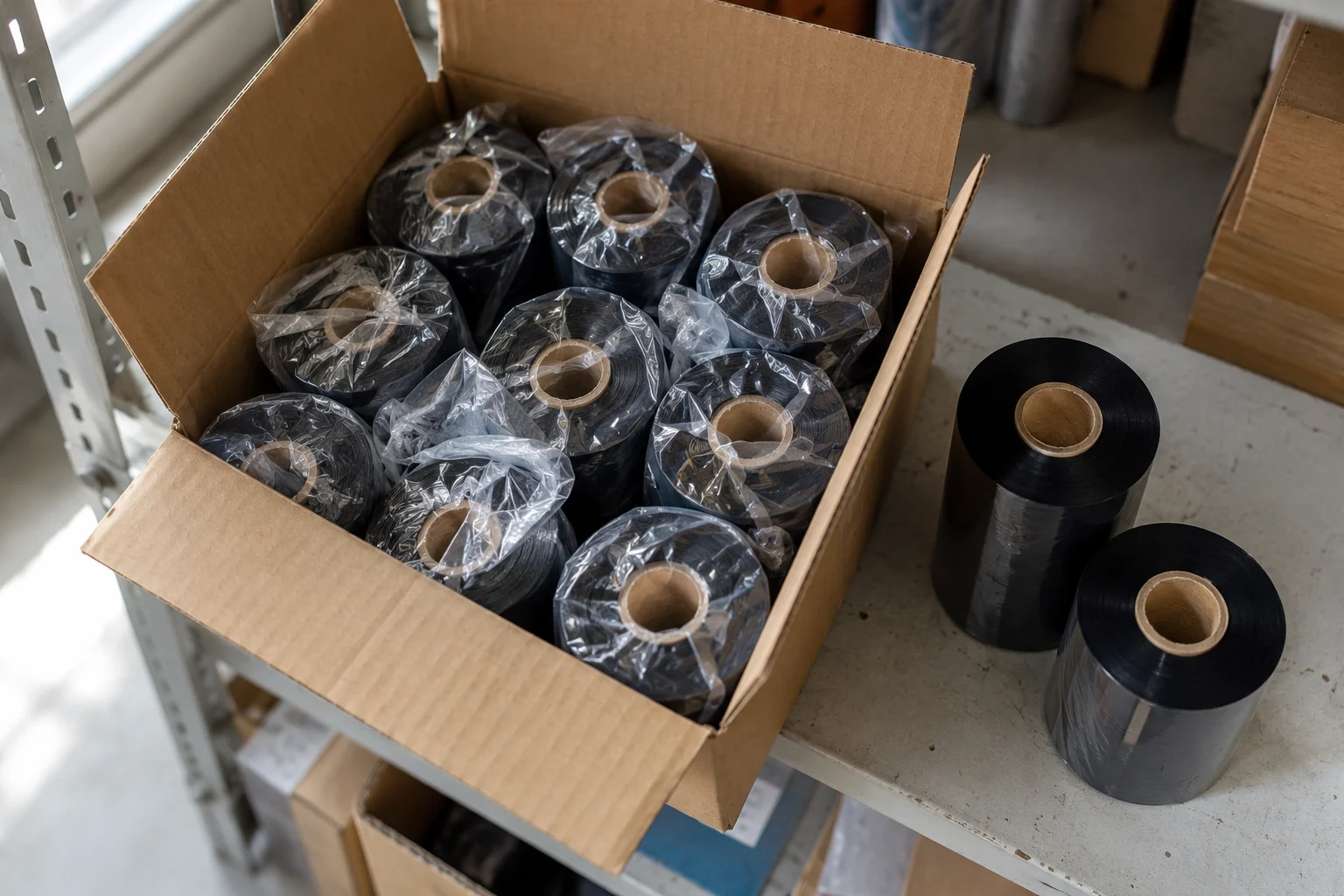

Conservação e identificação no estoque

Mantenha o ribbon protegido conforme as condições indicadas para o produto. Temperatura, umidade, luz e prazo recomendado de uso podem aparecer na ficha técnica. Registre a data de recebimento e preserve a identificação do lote, especialmente quando há mais de uma formulação com as mesmas medidas.

Abra a embalagem no momento apropriado para a instalação e evite danificar as bordas do filme com ferramentas. Rolos parecidos devem ter posições de estoque claramente identificadas. Uma troca acidental entre cera, misto e resina pode aparecer na produção como uma mudança inexplicada da qualidade de impressão.

Na próxima instalação, compare o código da embalagem com a referência da impressora e do frontal. Depois confira a primeira faixa produzida, incluindo o menor texto relevante. Se a tinta mudar de comportamento durante o uso, você poderá relacionar a ocorrência à formulação, à regulagem e à exposição registradas, sem tratar rolos pretos de aparência semelhante como consumíveis equivalentes.
